开气隙的铁氧体磁芯

如何订购开气隙的铁氧体磁芯

零件号

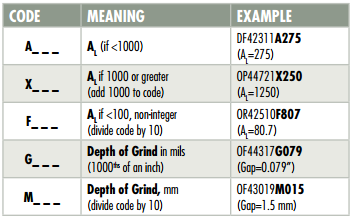

气隙代号

第一个英文字母代表气隙的类型,后面三位数值代表气隙数值大小。


AL值是电感因子,单位是mH/100Turns 或是 nH/T2
不论是指定电感因子或是指定深度开的气隙,都是在生产制造过程中决定的,以下表格列出公差范围。

两边开气隙以及一边开气隙

两边开气隙是指气隙是对称的,一边各开一半的气隙。
一边开气隙是指不对称的气隙;所有的气隙都开在同一边,另外一边不开。

指定电感来开气隙

在大部分的应用里,按照电感系数来开气隙的误差较小,磁导率和磁芯形状的差异也会缩小,所以电气上的测量较准确。

选用E型的磁芯(包括EC, EFD, ETD, 平面E型)来依照电感值开气隙时,需注意是否使用两边开气隙的磁芯,因为两个是组合在一起才能达到需要的AL值的。另外一种可行的方式是使用单边开气隙的磁芯。开气隙的这颗和另一颗不开气隙的磁芯一起使用,才能达到想要的电感。美磁的罐型、RS、DS、RM、PQ、EP磁芯都是以”一对”为单位售出的,不论磁芯是两边或单边开气隙。

测量和计算AL值至小数点后3位数,并以中心值为主。例如:AL=99±3%是指最低值96,中心值99,和最高值102。美磁测量AL值时用包满线的骨架,通常是100匝或深一点的磁芯用250匝。使用低的驱动电力(5高斯),然后控制在低频,以避免共振效果。实际测量的电感值可能会因为匝数不够,骨架绕不满,漏感效应,共振效应,和升高的驱动水平造成与理论值的明显差异。

比较磁芯测试和电感器变压器测试结果的相关性对于设计工程师是非常重要的。平板E型、平板RM型、和平板PQ型磁芯特别容易受到相关性的影响而有差异。

指定研磨深度来开气隙

以”单颗”为订购单位的磁芯(例如E型和I型),研磨深度是单颗的深度。

以”一对”为订购单位的磁芯,研磨深度是两颗加总的深度,可能是单边或两边开气隙。如果要组成一对单边开气隙的磁芯,就要用一颗开气隙的,和一颗不开气隙的。例如用0R41808G050和0R41808EC来组成不对称的气隙0.050”±0.001”。如果要开一样的气隙,但要对称的,就要用两颗0R41808G025。

对于深度大的气隙,如果指定研磨深度来开气隙的话,结果会比较一致。电感器的电感变化在圈数少的时候,起伏也会比较大。

研磨深度的公差范围

Pot, RS, DS, RM, PQ, EP磁芯的公差范围

E, EC, ER, EER, EFD, ETD, and Planar E磁芯的公差范围

AL电感值的公差范围
