铁氧体材料: L材料
L材料是一种高频、高温的电源材料，最适合用在频率500kHz到3MHz之间的变压器和电感器。在温度70°C~100°C之间，磁芯损耗达到最低。
| 初始磁导率(10 kHz) | 750 ± 25% |
| 饱和磁通密度(4,200 G at 15 Oe,25°C) | 520 mT, 12 A•T/cm |
| 居里温度 | 280°C |
| 最高使用频率(50% roll-off) | ±3 MHz |
| 剩磁(1,500 G, 25°C) | 150 mT |
| 阻抗率 | 10 Ω-m |
| 密度 | 4.8 g/cm3 |

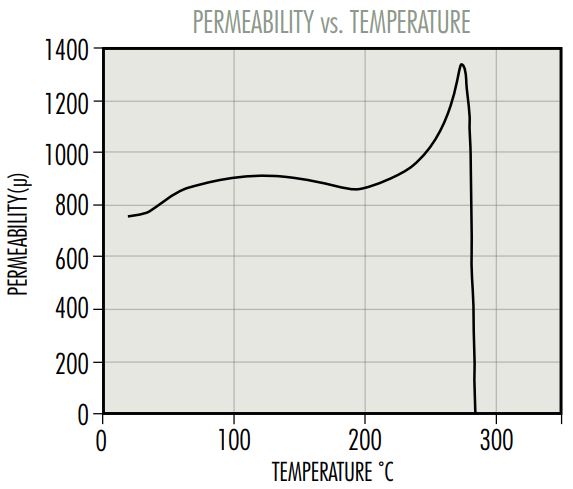

磁导率和温度比较
磁芯损耗和温度比较
磁导率和磁通密度比较

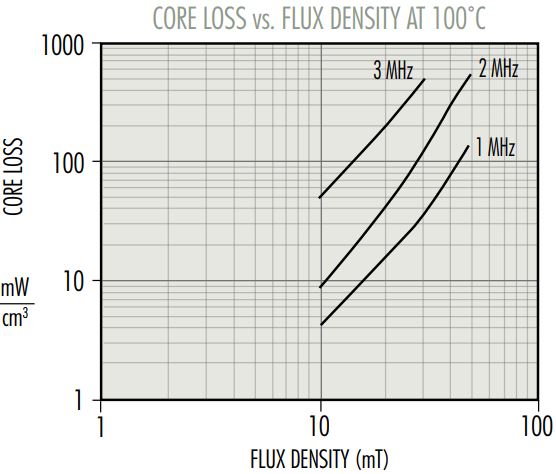

磁芯损耗和磁通密度比较 (100ºC)
磁导率和频率比较
磁滞回线
