铁氧体材料: F材料
F材料是一种中频通用的电源变压器，电感器和滤波器材料。磁导率略高于P和R材料。设计上最低磁芯损耗在60°C。
| 初始磁导率(10 kHz) | 3,000 ± 20% |
| 饱和磁通密度(4,700 G at 15 Oe, 25°C) | 470 mT, 11.9 A•T/cm |
| 居里温度 | 210°C |
| 最高使用频率(50% roll-off) | ≤1.5 MHz |
| 剩磁(1,500 G, 25°C) | 150 mT |
| 阻抗率 | 5 Ω-m |
| 密度 | 4.8 g/cm3 |
磁导率和温度比较
磁芯损耗和温度比较
磁导率和磁通密度比较
PERMEABILITY vs DC BIAS

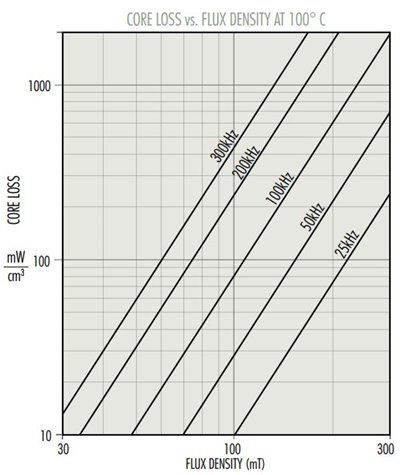

磁芯损耗和磁通密度比较(100°C)
磁导率和频率比较
磁通密度和温度比较
磁滞回线
